DELTA PT® DS

Aperçu

Overview
- Vissage direct sûr et fiable sur les duroplastiques
- Potentiel d'économie grâce à la standardisation : un modèle de vis pour les thermoplastiques et les duroplastiques
- Montage simplifié grâce à une insertion facile de la vis
- Réalisation de perforations moins profondes qu'avec des vis a bords coupants fraisés
- Plus grand recouvrement de flanc pour la même profondeur de vissage par rapport aux vis avec des bords coupants fraisés

Downloads

Français

Préconisations DELTA PT DS 1 MB

Anglais

Préconisations DELTA PT DS 1 MB

Franck SIES

Technicien de laboratoire

fsies@ejot.com
+33 (0)3 88 58 22 17

Gaetan ENTZ

Responsable technique industrie

gentz@ejot.com
+33 (0)3 88 58 93 62

CAD & More sur ejot.com

Votre enregistrement sur notre site vous donnera accès aux nombreux services que nous mettons à votre disposition : données CAO, informations produits, PDF des dessins techniques de nos produits DELTA PT^®, SHEETtracs^® et ALtracs^® Plus. En outre, CAD & more vous offre la possibilité de créer une simulation numérique d'un assemblage ou de vérifier leur faisabilité avec les "APPLICATION CHECKs".

CAD & more

« Le spécialiste » des plastiques thermodurcissables

Les matériaux alternatifs, qui il y a quelques années encore passaient relativement inaperçu dans les questions relatives aux techniques d'assemblage, sont aujourd'hui très présents dans de nombreuses applications industrielles. Dans ce contexte, il faut mentionner plus particulièrement les plastiques thermodurcissables, qui remplacent souvent d'autres matériaux, dans l'industrie automobile pour des raisons d'économie de poids sur les pièces le plus souvent. L'assemblage sûr et durable de ces pièces qui sont souvent soumises à des contraintes élevées requiert donc des éléments de fixation satisfaisant aux exigences les plus strictes. EJOT répond à ces exigences avec sa toute nouvelle vis DELTA PT^® DS, basée sur la vis DELTA PT^® qui a amplement fait ses preuves. La configuration particulière de son filetage la prédestine aux applications les plus exigeantes d'autotaraudage dans les plastiques thermodurcissables.

Extrémités filetées modifiées

La géométrie de filet « DS » (DuroSet) est la solution idéale à ces exigences en matière d'assemblage techniques difficiles. La géométrie de filet de la vis EJOT DELTA PT^® DS est basée sur celle de la DELTA PT^® , mais est dotée de rainures qui optimisent le filetage. Ces rainures sont particulièrement marqués en bout de vis et vont en diminuant vers la tête de vis. La nouvelle zone autotaraudeuse permet d'obtenir un couple d'insertion faible et un couple de foirage élevé, ce qui permet d'éviter toute fêlure du matériau lors du vissage direct avec la vis DELTA PT ^® DS. Cette vis originale est donc idéale pour les assemblages où la dureté et la fragilité du matériau utilisé requièrent un vissage direct adapté.

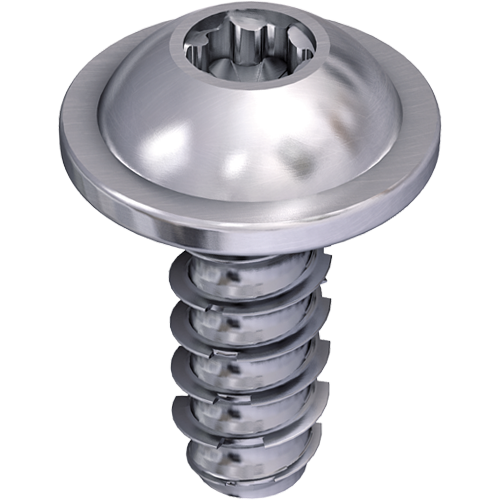

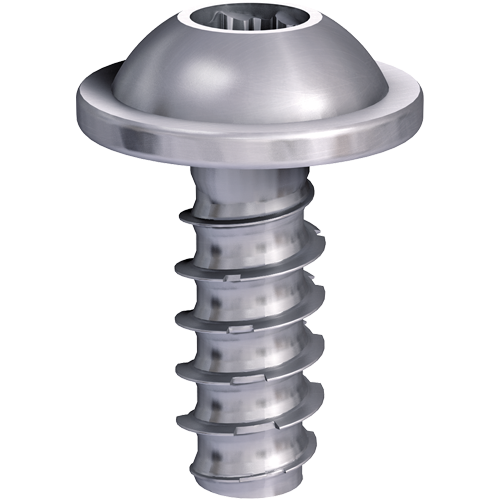

DELTA PT^® DS Head Styles and Drives

WN5411 round washer head with cross-recess Z (or H)
WN5412 pan head with cross recess Z (or H)
WN5451 round washer head with TORX PLUS^®/AUTOSERT
WN5452 pan head with TORX PLUS^®/AUTOSERT
WN5453 oval countersunk head with TORX PLUS^®/AUTOSERT
WN5454 flat countersunk head with TORX PLUS^®/AUTOSERT

For detailed information, please refer to the EJOT company standard.
You can download these in our service area "CAD & more".
Click here to register: "CAD & more"
